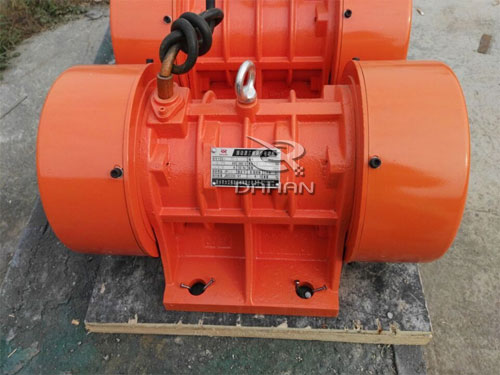

YZS振动电机

YZS振动电机介绍

　　YZS振动电机概述

　　YZS系列振动源三相异步电动机（简称振动电机）集动力源和振动源为一体，是一种高效能耗低的通用性激振源，体积小，激振力大，结构可靠，使用维护方便。本系列产品广泛应用于矿山、煤炭、电力、化工、粮食加工、冶金、铸造、轻工、医药等行业。是实现粉状、粒状、块状等散体料机械化筛分、输送、破碎、充填、防堵塞的理想激振源。本机可单机使用，也可多机组合使用。

　　1、振动电机使用条件

　　本系列振动电机满足下列条件时，能连续输出额定激振力。

　　（1）振动加速度：不超过7g（g:重力加速度）

　　（2）环境温度：不超过40℃

　　（3）海拔：不超过1000m

　　（4）电源频率：50HZ

　　（5）电压：380v

　　（6）温升：小于80K（电阻法）

　　2、振动电机型号说明

　　YZS系列振动电机产品型号由三部分组成（如下示例）

　　YZS-5-4

　　YZS---振动电机

　　5---大激振力（千牛顿）

　　4---极数

　　细节展示

　　技术参数

型号	大激 振力(N)	额定转速 (Rpm)	额定功率 (Kw)	电流 (A)	电压 (V)	安装尺寸(mm)				外形尺寸(mm)					重量 (Kg)
						A	B	H	K	AB	BB	HD	G	L
YZS-1-2	1000	2860	0.09	0.40	380	130	80	80	12	170	140	154	16	260	13
YZS-1.5-2	1500	2860	0.15	0.45		130	80	80	12	170	140	154	16	260	13.5
YZS-2-2	2000	2860	0.18	0.50		130	80	80	12	170	140	154	16	260	14
YZS-2.5-2	2500	2860	0.20	0.55		130	80	80	12	170	140	154	16	260	19
YZS-3-2	3000	2860	0.25	0.6		150	90	90	14	185	150	172	18	280	20
YZS-5-2	5000	2860	0.37	0.9		150	90	90	14	185	150	172	18	280	21
YZS-8-2	800	2860	0.75	1.75		180	110	110	18	220	180	230	18	340	36
YZS-10-2	10000	2860	0.75	1.75		180	110	110	18	220	180	230	18	340	37
YZS-15-2	15000	2860	1.1	2.3		220	140	120	22	270	225	260	25	415	47
YZS-20-2	20000	2860	1.5	3.1		260	150	140	26	320	280	310	28	445	80
YZS-30-2	30000	2860	1.5	3.6		310	170	160	33	380	285	356	30	536	130
YZS-50-2	50000	2860	2.2	5.1		350	220	190	33	440	350	410	35	608	180
YZS-1.5-4	1500	1440	0.15	0.5		130	80	80	12	170	140	154	16	260	15
YZS-2-4	2000	1440	0.15	0.5		130	80	80	12	170	140	154	16	260	15.5
YZS-2.5-4	2500	1440	0.18	0.6		150	90	90	14	185	150	172	18	280	21
YZS-3-4	3000	1440	0.18	0.6		150	90	90	14	185	150	172	18	280	23
YZS-5-4	5000	1440	0.25	0.75		180	110	112	18	220	180	230	18	340	37
YZS-8-4	8000	1440	0.55	1.5		220	140	120	22	265	225	266	25	415	48
YZS-10-4	10000	1440	0.55	1.5		220	140	120	22	265	225	266	25	415	49
YZS-15-4	15000	1440	0.75	1.9		260	150	140	26	310	245	303	28	450	77
YZS-20-4	20000	1440	1.1	2.6		260	150	140	26	310	245	303	28	450	82
YZS-30-4	30000	1440	1.5	3.6		310	170	160	33	380	285	356	30	536	130
YZS-50-4	50000	1440	2.2	5.1		350	220	190	33	440	350	410	35	608	180
YZS-75-4	75000	1440	3.7	8.4		380	250	220	45	446	340	425	40	615	230
YZS-100-4	100000	1440	5.5	11		440	280	240	52	530	410	475	45	710	435
YZS-140-4	140000	1440	7.5	15		480	280	260	6-45	575	498	560	60	832	700
YZS-3-6	3000	960	0.25	0.84		180	110	112	18	220	180	220	18	340	39
YZS-5-6	5000	960	0.37	1.2		220	140	120	22	265	225	266	25	415	50
YZS-8-6	8000	960	0.55	1.5		220	140	120	22	265	225	266	25	415	67
YZS-10-6	10000	960	0.75	2.2		260	150	140	26	310	245	305	28	450	83
YZS-15-6	15000	960	1.1	3.1		310	170	160	33	380	285	356	30	536	136
YZS-20-6	20000	960	1.5	4.0		310	170	160	33	380	285	356	30	536	140
YZS-30-6	30000	960	2.2	5.6		350	220	190	33	440	350	410	30	608	190
YZS-40-6	40000	960	3	7.2		350	220	190	33	440	350	410	30	608	210
YZS-50-6	50000	960	3.7	8.4		380	250	220	45	446	340	425	40	615	230

　　发货图片

　　（1）写明所需产品的规格、功率、激振力、极数、数量。

　　（2）对面漆有无特殊要求。

　　（3）对电机引出线有无物殊要求。

　　（4）可定制特殊参数的振动电机，如特殊电压、特殊安装尺寸等
